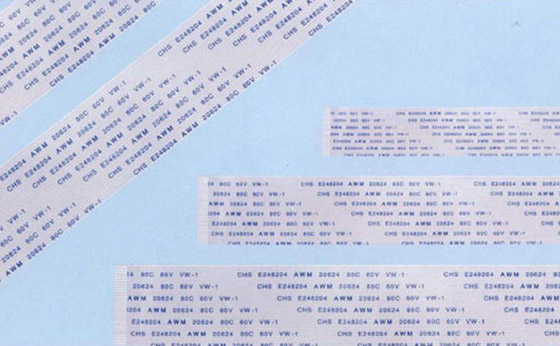

一:FFC排線又稱FlexibleFlatCable(FFC)中文譯文:柔性扁平線纜,可以任意選擇導線數目及間距,使聯線更方便,大大減少電子產品的體積,減少生產成本,提高生產效率,最適合于移動部件與主板之間、PCB板對PCB板之間、小型化電器設備中作數據傳輸線纜之用。普通的規格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各種間距柔性電纜線。
二:目前廣泛應用于各種打印機打印頭與主板之間的連接,繪圖儀、掃描儀、復印機、音響、液晶電器、傳真機、各種影碟機等產品的信號傳輸及板板連接。在現代電器設備中,幾乎無處不在。
三:FFC與FPC的主要區別:
FPC是flexible print circuit柔性印制線路,從他們的制造上面來講的話,他們線路形成的方式是不同的:
1 FPC 是用化學蝕刻的方式把FCCL(柔性覆銅箔)處理得到線路走型不同單面雙面以及多層結構的柔性線路板.
2 FFC是用上下兩層絕緣箔膜中間夾上扁平銅箔,成品較簡單,厚度較厚。
從價格上說,自然FFC便宜得多,考慮到生產成本的話,更多企業更喜歡使用FFC的相關設計。
