這篇文章主要是分享FPC連接器內部結構原理。
一:fpc連接器原理
FPC連接器是柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。簡稱軟板或FPC，具有配線密度高、重量輕、厚度薄的特點。
1.短:組裝工時短所有線路都配置完成.省去多余排線的連接工作
2.輕:重量比 PCB (硬板)輕可以減少最終產品的重量
3.小:體積比PCB小可以有效降低產品體積.增加攜帶上的便利性
4.薄:厚度比PCB薄可以提高柔軟度.加強再有限空間內作三度空間的組裝

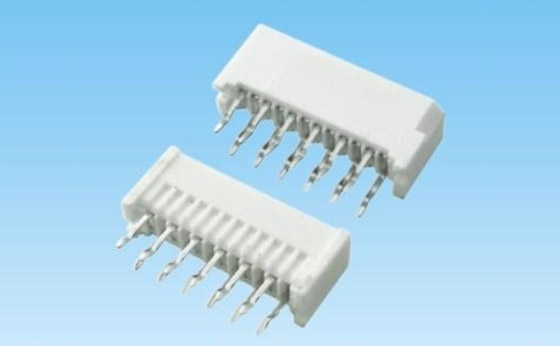

二:FPC連接器的結構
膠芯
功能：保護端了，絕緣，連接時之導正，提供機構強度等 制程：注塑 材質:PA9T
端子
功能：電子信號之導體傳輸
制程：沖壓+電鍍(鍍金或錫，提升產品的焊接能力)材質:璘苷銅C5191
舌片
功能：壓接揉線，絕緣，連接時之導正，提供機構強度等 制程：注塑 材質:PA10T，PPS
接地片
功能：元件定位，固定，增加強度等
制程：沖壓+電鍍(鍍金或錫，提升產品的焊接能力)材質:青銅C2680
以上就是fpc連接器內部結構原理，相信大家心里對fpc連接器有個全面的了解，如需了解更多關于fpc連接器方面訊息，請到鉅碩電子官網。如有產品上的需求，歡迎致電13723739518咨詢。
