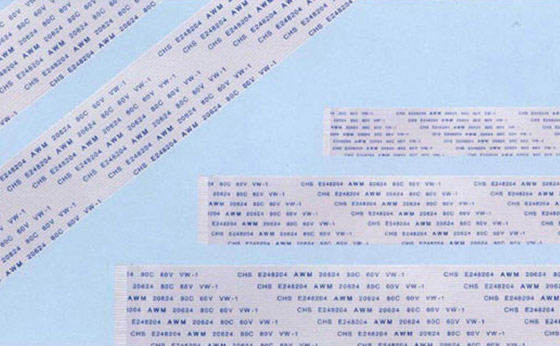

一:FFC排線的技術參數:
1.導體數 N:排線中銅線導體的數目;
2.間距 P:相鄰兩條導體中心線之間的距離;
3.邊距 M:最外部一條導體中心線到排線邊緣之間的距離;
4.全間距 TP:最外部?jì)蓷l導體中心線之間的距離,TP=P*(N-1);
5.總寬度 W:排線兩個邊緣中間的距離,W=P*(N+1);
6.線口長度:露出的導體在縱向的平均長度;
7.總長度 TL:排線兩端的距離;
8.插入厚度 TT:排線兩個連接端的厚度。
二:FFC排線的應用:
目前廣泛應用于各種打印機打印頭和主板之間的連接,繪圖儀、掃描儀、復印機、音響、液晶電器、傳真機、各種影碟機等產品的信號傳輸及板板連接。在現代電器設備中,幾乎無處在。
三:常用型號如下:
A型:兩端連接且補強板粘貼在絕緣膠紙上;
B型:補強板交叉直接粘貼在絕緣膠紙上;
C型:兩端補強板直接粘貼在導體上;
D型:兩端補強板交叉直接粘貼在導體上;
E型:一端補強板貼在絕緣膠紙上,另一端直接焊錫;
F型:兩端補強板直接貼在絕緣膠紙上,內部一半剝離;
G型:兩端直接焊錫。
